3D機能

TOPEDA製品3D機能

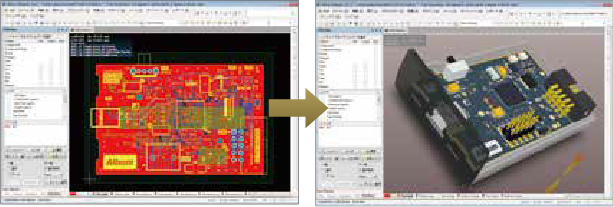

  • 2D/3D 表示切替

    ライブラリに埋め込んだ3Dモデルが、基板上で部品実装イメージを再現します。 筐体との組み合わせも可能です。

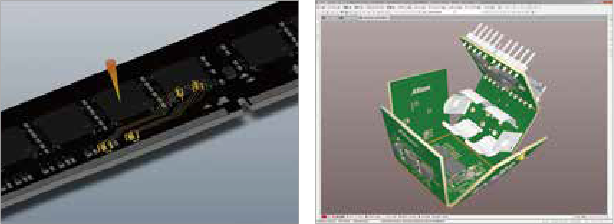

  • 3Dデータ検証

    パターンやオブジェクトを目視したり、FPC折り曲げ時の部品干渉も検証できます。 部品形状とFPCの折り曲げ具合はSTEPモデルファイル出力時に指定可能です。

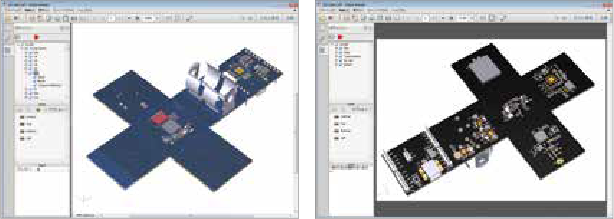

  • PDF 3D

    レイヤ構成・部品・シルク・パターンなどを3D化したものをPDFへ出力します。 汎用性が高く、情報共有化に効果的です。

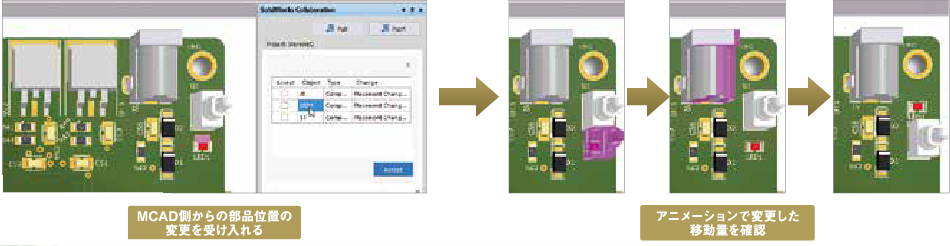

  • MCADとの連携(オプション)

    リアルタイムトーク形式にて、部品配置や基板形状の変更イメージを確認しながら、 画面上で決定が進められます。Altium DesignerとMCADで瞬時に反映することができますので、 作業効率UPに効果的な機能です。
